Параметри специфікації
Тип | BL-3D-5160Параметр | |
Діаметр дроту | М'який матеріал Φ: 8,0-16,0 мм Твердий матеріал Φ: 8,0-12,0 мм | |
Згинальний хід | 800 мм | |
Номер контрольної осі | 5 Вісь | |
Загальна потужність | 24 кВт | |
Потужність двигуна обертового важеля | 5,5 кВт | |
Потужність двигуна подачі дроту | 11 кВт | |
Потужність складного двигуна | 4,5 кВт | |
Підйомна потужність двигуна | 1,5 кВт | |
Потужність двигуна для різання дроту | 1,5 кВт | |
Потужність двигуна внутрішнього обертання | / | |
Максимальна швидкість подачі дроту | 80M/хв | |
Точність подачі дроту | 300 мм±0,1 мм | |
Точність кута | 90°±0,2° | |
Вхідна потужність | 380В/50Hз/3Ph | |
вага | 5800 кг | |
Розмір машини (Д*Ш*В) | 3800×2200×2000 мм | |
Автоматична годівниця | Максимальна вага навантаження: | 2000 кг |
Діаметр круглого лотка | f2000 мм | |
Вхідна потужність | 2,2 кВт | |
вага | 900 кг | |
Розмір (Д*Ш*В) | 2400*2400*1600мм |
Опис характеристики
1. Інтуїтивно зрозуміла структура та ефективна робота
Тривимірне формування реалізується поворотом головки, структура дуже інтуїтивно зрозуміла, стабільність подачі дроту гарантована, і її дуже зручно модифікувати, де її потрібно змінити під час роботи.
2. Інтелектуальний та ефективний п’ятиосьовий сервопривід
Верстат для згинання сталевого дроту 3D із сервоприводом, який використовує серводвигуни, імпортовані з Японії, а також подачу, поворот, згинання, підйом і різання дроту тісно скоординовано для виробництва виробів із сталевого дроту з низьким вмістом вуглецю 7-14 мм / 8-16,0 мм відповідно.
3. Будь-який ротор, гнучкий і ефективний
Розділення ротора та подачі дроту при сервозгинанні сталевого дроту не тільки забезпечує стабільність машини подачі дроту, але й забезпечує гнучкість формування, особливо підходить для виробництва дрібних деталей.
4. Професійний цифровий контроль, точний і ефективний
Машина для 3D-згинання дроту з поворотною головкою використовує промислове програмне керування Guangdong Topcon, точний повний сервопривід, забезпечує подачу дроту 300±0,1 мм, точність повторення позиціонування кулака 90±0,2.

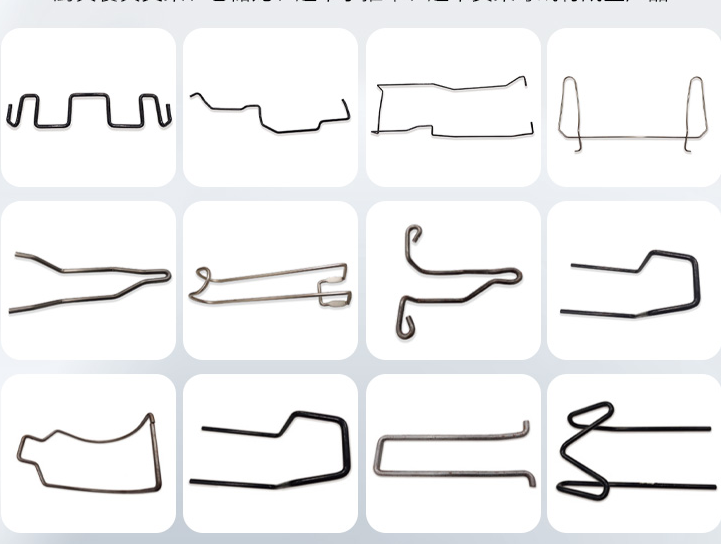

Відображення зразка зображення
Верстат для згинання сталевого дроту, придатний для виробництва: рами автомобільного сидіння, рами сонцезахисного козирка, важеля замка дверей автомобіля, металевого дроту для рукоділля, кухонного посуду та кронштейнів для посуду, кліток для зберігання, візків супермаркетів, полиць супермаркетів та інших виробів для формування дроту.
